BOSE CONTROLSPACE ESP-1240AD

Một DSP kiến ​​trúc mở, bộ xử lý âm thanh được thiết kế Bose ControlSpace ESP-1240AD được thiết kế cho nhiều ứng dụng – từ các dự án nhỏ, khép kín đến các hệ thống lớn, được nối mạng. Nó có tính năng kết nối mạng âm thanh Dante ™, I / O âm thanh tương tự 12×4, đầu ra Bose AmpLink và kết nối Ethernet RJ-45 mặt trước để cấu hình và giám sát cục bộ. Được thiết kế để có hiệu suất chính xác, ControlSpace ESP-1240AD cung cấp xử lý tín hiệu số tiên tiến với chuyển đổi âm thanh 48 kHz / 24 bit, độ trễ thấp và hoạt động tiếng ồn cực thấp.

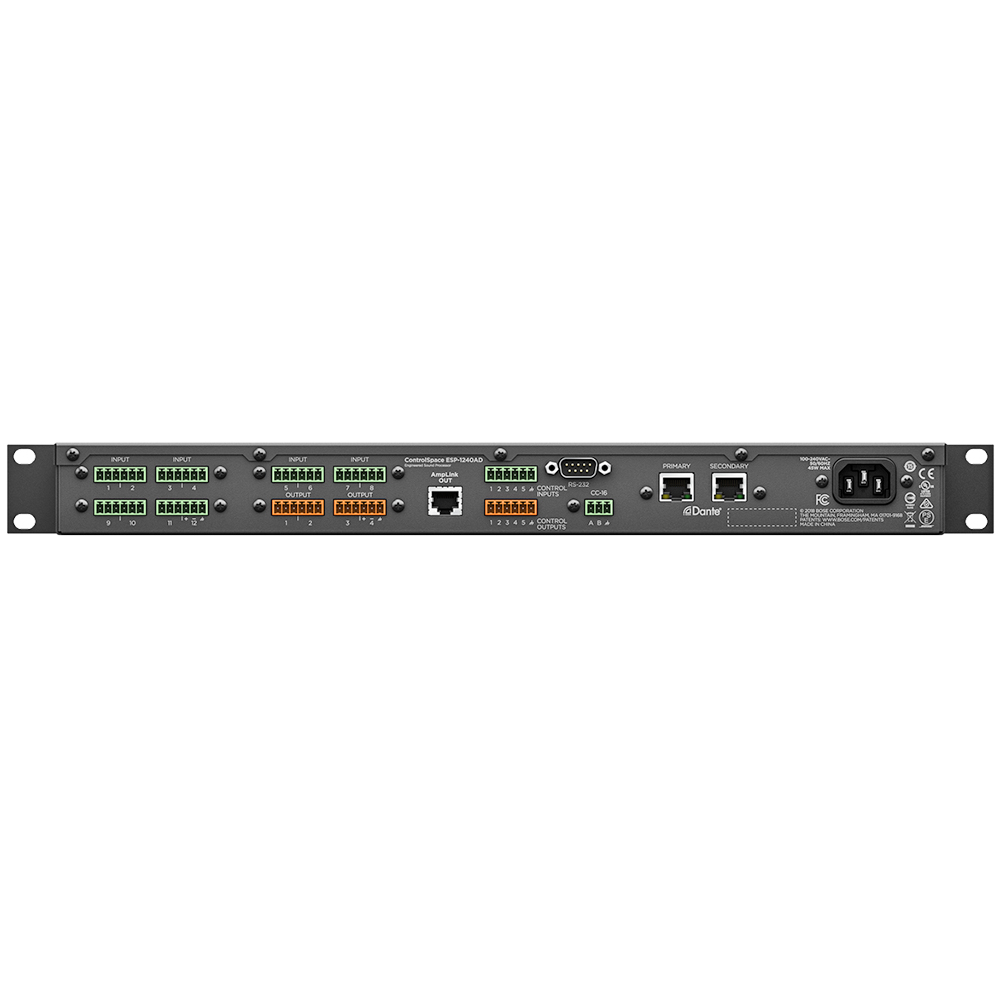

Kết nối trên bo mạch bao gồm các cổng Ethernet phía trước và phía sau, nối tiếp RS-232, năm đầu vào điều khiển, năm đầu ra điều khiển và cổng Bose AmpLink 8 kênh để gửi âm thanh kỹ thuật số đến các bộ khuếch đại Bose. ESP-1240AD cũng hỗ trợ tích hợp với các hệ thống điều khiển tiêu chuẩn công nghiệp, chẳng hạn như Crestron và AMX, và có thể được sử dụng với bất kỳ tùy chọn điều khiển người dùng cuối tương thích nào của Bose Professional như bộ điều khiển vùng ControlCenter và ControlSpace Remote.

Định cấu hình và điều khiển ESP-1240AD bằng phần mềm Bose ControlSpace Designer, trong đó một bộ mô-đun xử lý tín hiệu lớn, chẳng hạn như bộ trộn mic tự động, EQ đa đồ họa và tham số, thư viện loa Bose, bộ tạo tín hiệu, bộ định tuyến, bộ trộn, AGC, vịt, cổng , máy nén, bộ chọn nguồn và độ trễ cung cấp mức độ chức năng cao cho các ứng dụng âm thanh được cài đặt chung. Điều khiển người dùng cuối chương trình và các sự kiện tự động hóa trực quan với ít phức tạp hơn và hoạt động dễ dự đoán hơn tại chỗ. Với phần mềm ControlSpace Designer, toàn bộ hệ thống âm thanh với nhiều thành phần có thể được cấu hình, giám sát và điều chỉnh trực tiếp để tạo các giải pháp điều khiển và âm thanh được thiết kế tùy chỉnh giúp tiết kiệm thời gian thiết kế và mang lại sự linh hoạt vượt trội để đáp ứng tốt hơn nhu cầu của khách hàng.

Tính năng, đặc điểm Bộ xử lý tín hiệu Bose ControlSpace ESP-1240AD

Mạch tương tự chất lượng cao cung cấp cả micrô và I / O cấp độ dòng, hoạt động với độ ồn cực thấp và dải động 115 dB

Xử lý tín hiệu số tiên tiến hỗ trợ âm thanh ở tốc độ mẫu 48 kHz / 24 bit, sử dụng DSP kiến ​​trúc mở điểm nổi và hoạt động ở độ trễ thấp cho độ chính xác của hệ thống âm thanh

Mạng âm thanh Dante ™ tích hợp hỗ trợ các kênh âm thanh 32×32 để kết nối với các sản phẩm hỗ trợ Dante khác

Kết nối AmpLink tích hợp sử dụng cáp CAT 5 tiêu chuẩn để gửi tối đa 8 kênh âm thanh kỹ thuật số có độ trễ thấp, không nén đến các bộ khuếch đại Bose tương thích

Phần mềm Bose ControlSpace Designer cho phép tập hợp nhiều mô-đun xử lý tín hiệu, chẳng hạn như trộn mic tự động, EQ đa đồ họa và tham số, thư viện loa Bose, bộ tạo tín hiệu, bộ định tuyến, bộ trộn, AGC, vịt, cổng, máy nén, bộ chọn nguồn và độ trễ

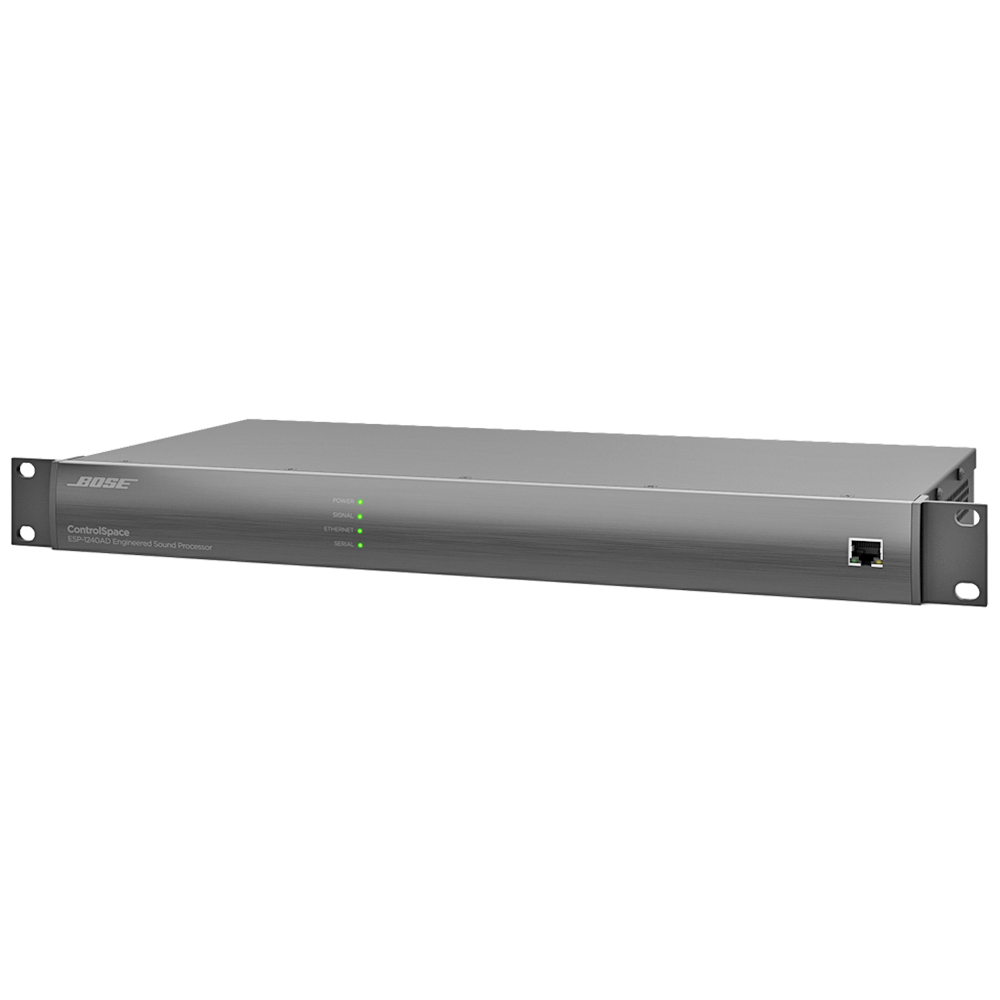

Kết nối Ethernet bảng điều khiển phía trước cho phép cấu hình và giám sát cục bộ, đồng thời cho phép truyền qua mạng với các cổng mạng của bảng điều khiển phía sau

Một loạt các tùy chọn điều khiển: Các sản phẩm ControlSpace ESP tương thích với các bộ điều khiển Bose CC-64 và CC-16 có thể lập trình, bộ điều khiển vùng ControlCenter và máy khách ControlSpace Remote

Hỗ trợ các hệ thống điều khiển tiêu chuẩn công nghiệp sử dụng giao thức nối tiếp toàn diện thông qua các cổng RS-232 và Ethernet trên bo mạch, với các trình điều khiển có sẵn cho các hệ thống dựa trên AMX và Crestron

Các ứng dụng Bose ControlSpace ESP 1240AD

• Thính phòng
• Những nơi thờ tự
• Khu nghỉ mát và khách sạn
• Cửa hàng bán lẻ
• Cơ sở giáo dục

Thông số kỹ thuật của Bose ControlSpace ESP 1240AD

TÍCH HỢP DSP

• Bộ xử lý tín hiệu / CPU  32-bit cố định / dấu chấm động DSP + ARM, 456 MHz

• Tính toán tối đa  3,6 GIPS / 2,7 GFLOPS

• Độ trễ  43 s

• Độ trễ âm thanh  860 μs (đầu vào tương tự đến đầu ra tương tự)

• Bộ chuyển đổi A / D và D / A  24-bit

• Tốc độ lấy mẫu  48 kHz

THÔNG SỐ KỸ THUẬT HIỆU SUẤT ÂM THANH

• Đáp ứng tần số  20 Hz - 20 kHz (+0,3 dB / -0,1 dB)

• THD + N  <0,002% ở +4 dBu (A-weighted / 20 Hz - 20 kHz)

• Tách kênh (nhiễu xuyên âm)

• Dải động  > 115 dB A-weighted 20 Hz - 20 kHz, analog qua

ĐẦU VÀO ÂM THANH

• Các kênh đầu vào  12 analog (cân bằng, mức mic / line), 32 qua kết nối Dante

• Đầu nối, Đầu vào  3,81 mm Phoenix Contact, 6 chân

• Trở kháng đầu vào  12 kΩ @ 1 kHz (có hoặc không có nguồn ảo hoạt động)

• Mức đầu vào tối đa  +24 dBu

• Tiếng ồn đầu vào tương đương

• Nguồn Phantom  +48 VDC, 10 mA, có thể lựa chọn cho mỗi đầu vào

• Cài đặt Pre-Gain  0/14/24/32/44/54/64 dB

ĐẦU RA ÂM THANH

• Các kênh đầu ra  4 analog (cân bằng, mức dòng), 8 AmpLink, 32 qua kết nối Dante

• Đầu nối, Đầu ra  3,81 mm Phoenix Contact, 6 chân (tương tự), AmpLink RJ-45

• Trở kháng đầu ra  66 Ω

• Mức đầu ra tối đa  +24 dBu

ĐẦU VÀO ĐIỀU KHIỂN

• Đầu vào (Điều khiển)  5 đầu vào tương tự hoặc kỹ thuật số, điện trở kéo lên bên trong 2 kΩ đến 5 V, Tiếp điểm Phoenix 3,81 mm, 6 chân

• Dải điện áp đầu vào tương tự  0 V đến 3,3 V (tối đa 5 V)

• Dải điện áp đầu vào kỹ thuật số  0 V đến 3,3 V (điện áp ngưỡng = 1,6 V)

CÁC ĐẦU RA ĐIỀU KHIỂN

• Đầu ra (Điều khiển)  5 đầu ra kỹ thuật số, Tiếp điểm Phoenix 3,81 mm, 6 chân

• Điện áp đầu ra Cao  8 V (hở mạch), 2,5 V @ 10 mA; Thấp:

• Dòng điện đầu ra Nguồn  10 mA, chìm 100 mA (điện áp cung cấp bên ngoài tối đa 24 VDC)

THÔNG SỐ KỸ THUẬT ĐIỆN

• Điện áp nguồn  85 VAC-264 VAC 50/60 Hz

• Mức tiêu thụ nguồn AC

• Đầu nối chính  IEC 60320-C14 (đầu vào)

• Công suất tiêu tán  22 W (75 BTU / giờ, 19 kcal / giờ)

KÍCH THƯỚC - TRỌNG LƯỢNG

• Kích thước  1,7 "H x 19,0" W x 8,5 "D (44 mm x 483 mm x 215 mm)

• Trọng lượng  tịnh 5,8 lb (2,6 kg)
