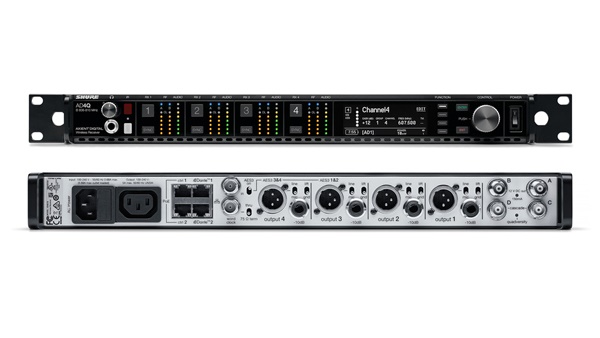

SHURE AD4QA=-A

Bộ nhận tín hiệu kỹ thuật số 4 kênh AD4Q=-A đến từ hãng âm thanh chuyên nghiệp Shure được thiết kế để tương thích với tất cả các dòng máy phát AD và dòng ADX.

Đặc trưng nổi bật:

• Hoạt động ổn định dựa trên hệ thống không dây kỹ thuật số Axient
• Có chế độ Quadversity cho phạm vi phủ sóng anten mở rộng, đầu ra XLR và AES3 có thể chuyển đổi và tất cả các khả năng của bộ thu kỹ thuật số 2 kênh AD4D
• Dải điều chỉnh rộng lên đến 184 MHz
• Điều khiển dễ dàng nhờ kết nối mạng thông qua phần mềm Wireless Workbench và ứng dụng Shure Plus Channel iOS
• Chế độ Quadversity cho phạm vi phủ sóng anten mở rộng và cải thiện tín hiệu thành nhiễu RF
• Đầu ra XLR và AES3 có thể chuyển đổi
• Phiên bản module DC có sẵn để hỗ trợ nguồn điện dự phòng

Thông số kỹ thuật SHURE AD4Q=-A

• Dải tần số sóng mang RF: 470–960 MHz, thay đổi theo khu vực

• Làm việc Phạm vi: 100 m (330 ft) Lưu ý: Phạm vi thực tế phụ thuộc vào sự hấp thụ, phản xạ và nhiễu tín hiệu RF.

• Kích thước bước điều chỉnh RF: 25 kHz, thay đổi theo khu vực

• Loại bỏ hình ảnh:> 70 dB, điển hình

• Độ nhạy RF: −98 dBm ở 10-5 BER

Đầu ra tương tự độ trễ:

 • STD: 2,08 ms

 • HD: 2,96 ms

Đáp ứng tần số âm thanh :

 • AD1: 20 - 20 kHz (± 1 dB)

 • AD2: Lưu ý: Phụ thuộc vào loại micrô

Tỷ lệ tín hiệu trên nhiễu (Dải động) (điển hình, 20 Hz đến 20 kHz, cài đặt độ lợi bộ thu = -12 dB)

 • Đầu ra dòng XLR: 120 dB A-Weighted, 117 dB Un weighted

 • Digital (AES3 / Dante): 130 dB A-Weighted, 126 dB Un weighted

• Tổng méo hài: -6 dBFS, 1 kHz, Hệ thống tăng @ +10 <0,01%

• Phân cực âm thanh hệ thống: Áp suất dương trên màng ngăn micrô tạo ra điện áp dương trên chân 2 (đối với chân 3 của đầu ra XLR) và đầu của đầu ra 6,35 mm (1/4 inch).

• Phạm vi nhiệt độ hoạt động: -18 ° C (0 ° F) đến 50 ° C (122 ° F) Lưu ý: Đặc tính của pin có thể giới hạn phạm vi này.

• Phạm vi nhiệt độ lưu trữ: -29 ° C (-20 ° F) đến 65 ° C (149 ° F)

Đầu ra âm thanh:

• Phạm vi điều chỉnh tăng: −18 đến +42 dB trong các bước 1 dB (cộng với cài đặt Tắt tiếng)

Cấu hình:

 • XLR: Transformer Coupled Balanced (1 = ground, 2 = audio +, 3 = audio -)

 • TRS: Transformer Coupled Balanced (Tip = Audio +, Ring = Audio -, Sleeve = Ground)

• Trở kháng: 100 Ω, Điển hình, XLR Đầu ra toàn quy mô Line Out

(tải 200K Ω):

 • Cài đặt LINE: +18 dBV

 • Cài đặt MIC: −12 dBV

 • TRS: +8 dBV

• Mic / Line Switch: 30 dB pad

• Phantom Power Protection: Có

• Kích thước: 44 x 483 x 333 mm H x W x D

• Trọng lượng: 4,8 kg (10,6 lbs), không có ăng-ten

• Vỏ: Thép; Nhôm đùn

• Yêu cầu nguồn: 100 đến 240 V AC, 50-60 Hz, tối đa 0,68 A.

Tản nhiệt

 • Tối đa: 31 W (106 BTU / giờ)

 • Không hoạt động: 21 W (72 BTU / giờ)

• Yêu cầu nguồn DC: Tối đa 10,5 đến 32V DC4,0 A.

• Giao diện mạng: 10/100 Mbps, 1Gbps, Âm thanh kỹ thuật số Dante

• Khả năng định địa chỉ mạng: DHCP hoặc địa chỉ IP thủ công

• Chiều dài cáp tối đa: 100 m (328 ft)

Đầu ra phân tầng:

• Loại đầu nối: BNC (Lưu ý: Đối với kết nối của một máy thu bổ sung trong cùng một băng tần)

• Cấu hình: Không cân bằng, thụ động

• Trở kháng: 50 Ω

• Suy hao chèn: 0 dB,

Đầu vào RF điển hình:

• Loại bỏ giả:> 80 dB, điển hình

• Loại đầu nối: BNC

• Trở kháng: 50 Ω

• Điện áp phân cực: 12 đến 13,5 V DC, tối đa 150 mA, trên mỗi ăng-ten có thể chuyển đổi bật-tắt

Tần số sóng mang RF Phụ thuộc vào dải tần số:

 • AD4Q = A: 470–636 MHz

 • AD4Q = B: 606–810 MHz

 • AD4Q = C: 750–960 MHz
